Uređeni vs. Deep Groove kuglični ležajevi: Ključne razlike i aplikacije

I. Uvod

A. Ukratko definirajte urezane i duboke kuglične ležajeve utora

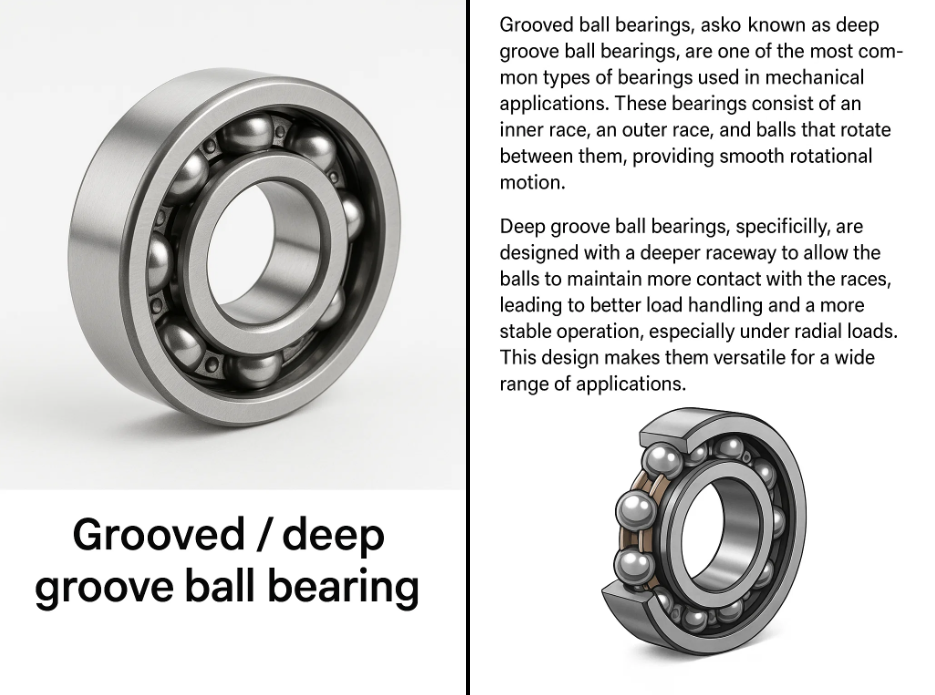

Uređeni kuglični ležajevi , također poznati kao kuglični ležajevi dubokog utora, jedna su od najčešćih vrsta ležajeva koji se koriste u mehaničkim primjenama. Ti se ležajevi sastoje od unutarnje rase, vanjske utrke i kuglica koje se okreću između njih, pružajući glatko rotacijsko kretanje. "Groove" se odnosi na dublju trkačku stazu u dizajnu koji pomaže u pristupu većim opterećenjima i ponudi glatko kretanje.

Kuglični ležajevi Deep Groove, konkretno, dizajnirani su s dubljim trkačkim stazama kako bi kuglice omogućile da održavaju veći kontakt s utrkama, što dovodi do boljeg rukovanja teretom i stabilnijih operacija, posebno pod radijalnim opterećenjima. Ovaj ih dizajn čini svestranim za širok raspon aplikacija.

B. Istaknite važnost razumijevanja njihovih razlika

Razumijevanje razlika između urezanih (dubokih utora) kugličnih ležajeva i drugih vrsta, kao što su cilindrični ležajevi valjka, presudno je za odabir pravog ležaja za određene primjene. Odabir pravog tipa ležaja može utjecati na performanse, dugovječnost i učinkovitost u strojevima, od brzih operacija u električnim motorima do teških uporabe u strojevima. Prepoznavajući specifične prednosti i ograničenja svake vrste, inženjeri mogu donijeti informiranije odluke koje doprinose pouzdanosti i isplativosti njihovih dizajna.

Ii. Kuglični ležajevi dubokog utora

A. Opišite dizajn i strukturu

Kuglični ležajevi dubokih utora jedan su od najjednostavnijih i najsvestranijih dizajna ležaja. Njihova osnovna struktura sastoji se od tri glavne komponente:::::::::

1. Unutarnja utrka : Unutarnji prsten, koji se uklapa u osovinu.
2. Vanjska utrka : Vanjski prsten, koji se uklapa u kućište.
3. Kuglice : Skup čeličnih ili keramičkih kuglica koje se kotrljaju između unutarnjih i vanjskih utrka.

Raceway (Groove) u kugličnim ležajevima dubokih utora dizajniran je tako da bude dublji od stiardnih kugličnih ležajeva. Ovaj dublji utor omogućava veći kontakt između kuglica i utrka, što povećava kapacitet opterećenja i poboljšava stabilnost. Utor je obično kružan, što pomaže u smanjenju trenja tijekom rotacije.

Kuglični ležajevi dubokih utora obično su zaštićeni ili zapečaćeni kako bi se zaštitile kuglice od prljavštine, vlage i drugih onečišćenja, osiguravajući dugotrajne performanse. Dolaze u raznim veličinama, s tim da je najčešći jednoredni sorta, iako su dostupni i dizajni dva i tri reda.

B. Raspravite o opterećenju (radijalnoj i aksijalnoj)

Sposobnost opterećenja kugličnih ležajeva dubokih utora prvenstveno je radijalna, ali uključuje i određenu sposobnost rukovanja aksijalnim (potisnim) opterećenjima.

• Radijalni opterećenje : Ovo je sposobnost ležaja da podržava opterećenja koja su okomita na osovinu. Kuglični ležajevi s dubokim utorima imaju dobru kapacitet radijalnog opterećenja za svoju veličinu i lako su podnijeti umjerena radijalna opterećenja s lakoćom. Pogodnost radijalnog opterećenja obično je veća kada je ležaj dizajniran s većim veličinama kuglice.

• Aksijalno opterećenje : Za razliku od kutnih kontaktnih ležajeva, kuglični ležajevi dubokih utora također mogu podnijeti aksijalna opterećenja (opterećenja paralelno s osovinom), ali kapacitet je relativno niži. Aksijalno opterećenje je ograničen jer kuglice nisu u izravnom kontaktu s utrkama pod određenim kutom kao u kutnim kontaktnim dizajnima.

Usporedba kapaciteta opterećenja (primjer):

C. Uobičajene primjene (električni motori, crpke)

Kuglični ležajevi dubokog utora naširoko se koriste u raznim aplikacijama zbog njihove svestranosti. Neke uobičajene prijave uključuju:

• Električni motori : Svestranost i sposobnost rukovanja radijalnim i aksijalnim opterećenjima čine kuglični ležajevi dubokog utora idealnim za električne motore, koji zahtijevaju gladak, kontinuirani rad.
• Pumpe : U centrifugalnim pumpama, kuglični ležajevi dubokih utora podupiru rotirajuće osovine dok rukovanje umjerenim aksijalnim i radijalnim opterećenjima.
• Kućanski aparati : Ventilatori, perilice rublja i drugi uređaji koji zahtijevaju glatku rotaciju također imaju koristi od karakteristika kugličnih ležajeva dubokih utora.
• Automobilske aplikacije : Alternatori, kotači i drugi rotirajuća dijelovi u vozilima često se oslanjaju na kuglične ležajeve dubokih utora za svoju pouzdanost.

D. Prednosti: Svestranost, sposobnost velike brzine, slabo održavanje

Kuglični ležajevi s dubokim utorima nude nekoliko ključnih prednosti:

1. Svestranost : Ovi se ležajevi mogu koristiti u širokom rasponu aplikacija, uključujući i lagane i umjerene sustave s opterećenjem. Njihov jednostavan dizajn čini ih prilagodljivim za razne industrije.
2. Sposobnost velike brzine : Kuglični ležajevi dubokih utora sposobni su za rotaciju velike brzine s minimalnim trenjem. To ih čini prikladnim za upotrebu u električnim motorima i strojevima koji rade velikom brzinom.
3. Slabo održavanje : Zbog njihovih zapečaćenih ili zaštićenih dizajna, kuglični ležajevi dubokih utora zahtijevaju minimalno održavanje, a njihov životni vijek može biti dug ako se pravilno koristi u odgovarajućim uvjetima.

E. Nedostaci: niži kapacitet aksijalnog opterećenja u usporedbi s kutnim kontaktnim ležajevima

Unatoč njihovim prednostima, kuglični ležajevi Deep Groove imaju ograničenja:

1. Donji aksijalni opterećenje : Iako mogu podnijeti umjerena aksijalna opterećenja, njihova sposobnost upravljanja tim opterećenjima manja je od mogućnosti kutnih kontaktnih ležajeva. U aplikacijama u kojima su aksijalna opterećenja značajnija, poput potisnih ležajeva, kuglični ležajevi dubokih utora možda nisu najbolji izbor.
2. Ograničeno u teškim aplikacijama : Nisu prikladni za vrlo visoke nosivosti, poput teških strojeva, za koje je potrebno ležajeve koji mogu izdržati intenzivniji stres.

Iii. Uređeni valjkasti ležajevi (cilindrični ležajevi valjka)

A. Opišite dizajn i strukturu of Cylindrical Roller Bearings

Cilindrični valjkasti ležajevi dizajnirani su za nošenje radijalnih opterećenja i konstruirani su s cilindričnim valjcima smještenim između dva trkačka staza (unutarnji i vanjski prstenovi). Za razliku od kugličnih ležajeva, koji koriste sferne kuglice, cilindrični valjkasti ležajevi koriste valjke koji su u izravnoj liniji kontakt s trkačkim putevima, povećavajući kapacitet opterećenja ležaja.

Glavne komponente ležaja cilindričnog valjka su:

1. Unutarnja utrka : Unutarnji prsten, koji se uklapa u osovinu.
2. Vanjska utrka : Vanjski prsten, koji se uklapa u kućište.
3. Valjka : Cilindrični valjci koji su u kontaktu s trkačkim putevima i mogu nositi teže radijalne opterećenja od kuglica.
4. Kavez ili razmaknik : Ova komponenta razdvaja valjke, osiguravajući da ostanu ravnomjerno raspoređeni i sprječavaju izravan kontakt, što bi moglo povećati trenje.

Cilindrični ležajevi valjka obično dolaze i u jednokratnom i više redu, s tim da je jednoredni dizajn najčešći. Valjci su usklađeni u jednom redu, ali konfiguracije u više reda mogu pružiti dodatni kapacitet opterećenja, što je korisno u teškim aplikacijama.

B. Raspravite o opterećenju (prvenstveno radijalno)

Cilindrični ležajevi valjka dizajnirani su prvenstveno za podršku radijalna opterećenja , a njihov kapacitet za nošenje opterećenja općenito je veći od opterećenja kugličnih ležajeva zbog većeg kontaktnog područja između valjka i trkačkih puteva. Ključne karakteristike kapaciteta opterećenja u cilindričnim ležajevima valjka su:

• Radijalni opterećenje : Cilindrični ležajevi valjka imaju a Veća kapaciteta radijalnog opterećenja U usporedbi s kugličnim ležajevima dubokih utora. To ih čini prikladnim za primjene s visokim radijalnim silama, poput teških strojeva, industrijskih mjenjača i motornih osovina.

• Aksijalno opterećenje : Cilindrični ležajevi valjka imaju a lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Usporedba kapaciteta opterećenja (primjer):

C. Uobičajene aplikacije (mjenjači, teški strojevi)

Cilindrični ležajevi valjka obično se koriste u primjenama gdje je potreban visoki radijalni opterećenje, poput:

• Mjenjači : Visoki kapacitet radijalnog opterećenja čini cilindrične valjkaste ležajeve idealnim za prijenosnike, posebno u industrijskim strojevima gdje se velika opterećenja prenose zupčanicima.
• Teški stroj : U aplikacijama poput dizalica, građevinske opreme i rudarskog strojeva, cilindrični valjci koriste se za podupiranje velikih radijalnih opterećenja.
• Električni motori : Iako se obično ne koriste u motorima velike brzine zbog ograničenja brzine, cilindrični ležajevi valjka koriste se u većim industrijskim motorima koji upravljaju teškim opterećenjima.
• Valjani mlinovi : Ovi ležajevi nalaze se u aplikacijama poput valjanih mlinova i druge teške opreme za preradu zbog svoje sposobnosti za nošenje teških radijalnih opterećenja.

D. Prednosti: Visoka kapaciteta radijalnog opterećenja

Cilindrični ležajevi valjka nude nekoliko ključnih prednosti:

1. Visoka kapaciteta radijalnog opterećenja : Njihovi cilindrični valjci omogućuju im da podržavaju mnogo veće radijalne opterećenja od kugličnih ležajeva dubokih utora, što ih čini idealnim izborom za teške primjene.
2. Dobar učinak u teškim operacijama : Dobro su prilagođeni za aplikacije koje uključuju velike opterećenja i umjerene brzine, poput industrijskih strojeva i velike mehaničke opreme.
3. Svestrani u teškim industrijskim primjenama : Njihov robustan dizajn omogućava da se cilindrični valjci koriste u širokom rasponu industrija, uključujući proizvodnju automobila, građevine, rudarstva i čelika.

E. Nedostaci: Niska aksijalna nosivost, nije prikladna za velike brzine u usporedbi s kugličnim ležajevima

Unatoč snažnom kapacitetu za nošenje opterećenja, cilindrični valjci imaju ograničenja:

1. Niska aksijalna opterećenja : Iako mogu podržati neko aksijalno opterećenje, njihov aksijalni opterećenje je ograničen u usporedbi s kutnim kontaktnim ležajevima. To ih čini neprikladnim za aplikacije koje zahtijevaju značajno rukovanje aksijalnim opterećenjem.
2. Ograničenja brzine : Cilindrični valjci općenito nisu prikladni za aplikacije velike brzine jer valjci stvaraju više trenja u usporedbi s kugličnim ležajevima. Sile trenja povećavaju se brzinom, što dovodi do stvaranja topline i smanjene učinkovitosti pri većim brzinama rotacije.
3. Manje kompaktan od kugličnih ležajeva : Zbog cilindričnog oblika valjka, cilindrični valjkasti ležajevi obično su glomazniji od kugličnih ležajeva dubokih utora. To može biti ograničenje u aplikacijama ograničenim prostorom.

Iv. Ključne razlike

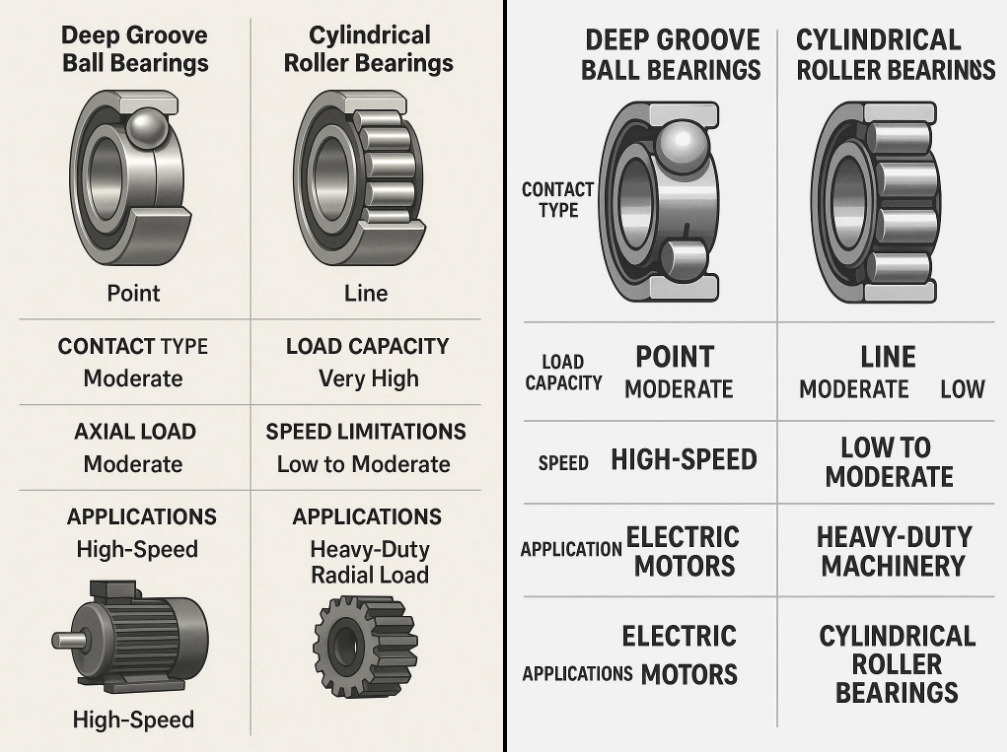

A. Vrsta kontakta (točka u odnosu na liniju)

Jedna od glavnih razlika između kugličnih ležajeva dubokih utora i cilindričnih valjka je tip kontakta između valjanih elemenata i trkačkih staza.

• Kuglični ležajevi dubokog utora : Kontakt između lopti i trkača je točke kontakt . To znači da samo mala točka lopte dodiruje trkačku stazu u bilo kojem trenutku. To rezultira nižim trenjem, ali također znači da je opterećenje raspoređeno na manjem području, što može ograničiti nosivost ležaja, posebno za teža radijalna opterećenja.

• Cilindrični ležajevi valjka : Nasuprot tome, cilindrični valjci koriste Kontakt između cilindričnih valjaka i trkačkih staza. Ovo veće kontaktno područje omogućava da ležaj nosi mnogo veće radijalne opterećenja od kugličnih ležajeva, što ih čini idealnim za teške primjene.

B. Sposobnost opterećenja (radijalna i aksijalna)

Opterećenje dvaju ležajeva značajno se razlikuje zbog njihovih konstrukcijskih dizajna.

• Radijalni opterećenje :

  • Kuglični ležajevi dubokog utora : Umjereni kapacitet radijalnog opterećenja. Ovi ležajevi mogu učinkovito podnijeti radijalna opterećenja, ali su ograničeni u usporedbi s cilindričnim valjkama.
  • Cilindrični ležajevi valjka : Vrlo visoki kapacitet radijalnog opterećenja zbog kontakta linije između valjka i trkačkih staza. Ovaj dizajn omogućuje im da nose mnogo veća radijalna opterećenja.

• Aksijalno opterećenje :

  • Kuglični ležajevi dubokog utora : Umjereno aksijalno opterećenje. Ovi ležajevi mogu podnijeti i radijalna i aksijalna opterećenja, ali su više ograničeni u rukovanju aksijalnim opterećenjima u usporedbi sa specijaliziranim tipovima ležaja, poput kutnih kontaktnih ležajeva.
  • Cilindrični ležajevi valjka : Niska aksijalna nosivost. Iako ovi ležajevi mogu podržati neko aksijalno opterećenje, njihova primarna čvrstoća leži u radijalnom rukovanju opterećenjem, što ih čini neprikladnim za primjene u kojima su uključena značajna aksijalna opterećenja.

Usporedba kapaciteta opterećenja (primjer):

C. Ograničenja brzine

Mogućnosti brzine su još jedan ključni razlika između dvije vrste ležaja:

• Kuglični ležajevi dubokog utora : Ovi ležajevi dizajnirani su za aplikacije velike brzine. Zbog točke kontakta između loptica i trkačkih staza, manje je trenja, što omogućava glatku rotaciju i brže brzine. To ih čini prikladnim za aplikacije poput električnih motora, gdje su velike brzine uobičajene.

• Cilindrični ležajevi valjka : Dok cilindrični ležajevi valjka mogu podnijeti teška opterećenja, oni su općenito nije prikladan za aplikacije velike brzine . Linijski kontakt između valjka i trkačkih staza rezultira više trenja u usporedbi s kugličnim ležajevima, što povećava stvaranje topline i ograničava njihove mogućnosti brzine. Ovi ležajevi se obično koriste u primjeni niske do umjerene brzine, gdje su velika radijalna opterećenja.

D. Prijave

Primarne primjene kugličnih ležajeva i cilindričnih valjka također se razlikuju zbog svojih kapaciteta opterećenja i karakteristika brzine:

• Kuglični ležajevi dubokog utora :

  • Obično se koristi u brza brzina Aplikacije kao što su električni motori, pumpe, ventilatori i automobilske komponente.
  • Prikladno za opće strojeve i precizne instrumente gdje su uključena i radijalna i umjerena aksijalna opterećenja.

• Cilindrični ležajevi valjka :

  • Preferirano u teške aplikacije Poput industrijskih mjenjača, velikih motora, vjetroagregata i građevinskih strojeva.
  • Obično se koriste u sustavima koji uključuju Visoka radijalna opterećenja Ali niže brzine, poput valjanih mlinova, drobilica i velikih strojeva u rudarskoj i čeličnoj industriji.

Sažetak prijave:

V. Kada koristiti koji

A. Scenariji koji favoriziraju kuglične ležajeve dubokih utora

Kuglični ležajevi dubokih utora svestrani su i široko korišteni tip ležaja, dobro prilagođen za različite primjene. Evo scenarija u kojima bi se kuglični ležajevi dubokog utora bili preferirani izbor:

1. Aplikacije velike brzine : Ako za aplikaciju zahtijeva rotaciju velike brzine, kuglični ležajevi dubokih utora idealan su izbor zbog njihovog niskog trenja i sposobnosti rada pri većim brzinama s manje proizvodnje topline. Uobičajeni primjeri uključuju:

   • Električni motori
   • Obožavatelji
   • Električni alati

2. Lagano do umjerena radijalna i aksijalna opterećenja : U aplikacijama u kojima su prisutna i radijalna i umjerena aksijalna opterećenja, kuglični ležajevi dubokog utora izvrsni jer mogu istovremeno podržavati obje vrste opterećenja. Neki primjeri uključuju:

   • Pumpe (centrifugalni)
   • Transportni sustavi
   • Automobilske komponente (npr., alternatori, čvorišta kotača)

3. Slabo održavanje Applications : Kad je nisko održavanje ključni zahtjev, kuglični ležajevi dubokih žljebova odličan su izbor zbog njihovih zapečaćenih ili zaštićenih dizajna koji ih pomažu u zaštiti od prljavštine, prašine i vlage. To ih čini idealnim za:

   • Kućanski aparati (npr. perilica rublja, hladnjaci)
   • HVAC sustavi
   • Industrijska oprema Uz minimalne potrebe za održavanjem

4. Kompaktne aplikacije : Ako je prostor ograničen, kuglični ležajevi dubokih žljebova dobra su opcija zbog njihovog relativno malog i kompaktnog dizajna. Prijave mogu uključivati:

   • Mali motori
   • Robotika
   • Kompaktni strojevi i instrumentacija

B. Scenariji koji favoriziraju cilindrični ležajevi valjka

Cilindrični valjkasti ležajevi preferiraju se u situacijama kada su teška radijalna opterećenja uobičajena, ali brzina nije glavna briga. Evo tipičnih scenarija u kojima se cilindrični valjkasti ležajevi Excel:

1. Teški radijalni teret Applications : Kad aplikacija zahtijeva ležaj koji može izdržati velika radijalna opterećenja, cilindrični ležajevi valjka su najbolji izbor zbog veće nosivosti. Uobičajeni primjeri uključuju:

   • Industrijski mjenjači (npr. u tvornicama ili rudarstvu)
   • Građevinski stroj (npr. dizalice, bageri)
   • Valjka and conveyor systems u teškim industrijama

2. Nisko do umjeren Speed Applications : Cilindrični valjci su prikladni za primjene niže do umjerene brzine, gdje se njihov visoki radijalni opterećenje može u potpunosti koristiti bez ograničenja rada velike brzine. Primjeri uključuju:

   • Vjetroturbine
   • Teški motori
   • Veliki industrijski obožavatelji

3. Situacije visokog udarnog opterećenja : Cilindrični valjci ležaja su prikladni za primjene u kojima su ležajevi podvrgnuti udarnim opterećenjima ili silama s velikim utjecajem. Njihov robustan dizajn omogućuje im da apsorbiraju takve sile bolje od kugličnih ležajeva dubokih utora. Neki primjeri uključuju:

   • Rudarska oprema
   • Strojevi za obradu metala
   • Željeznički i transportni sustavi

4. Teški stroj in Harsh Environments : Kada radni uvjeti uključuju visoku razinu onečišćenja, prljavštine ili prašine, cilindrični valjci (posebno zapečaćeni tipovi) koriste se u teškim strojevima i industrijskim postavkama. To uključuje:

   • Čelične mlinove
   • Bageri
   • Drobilijska oprema

Brza usporedba scenarija:

Vi. Ključne razlike i aplikacije

A. Sažeti ključne razlike i aplikacije

Da biste završili, brzo ćemo saznati ključne razlike između Kuglični ležajevi dubokog utora and cilindrični ležajevi valjka :

• Dizajn i vrsta kontakta :

  • Kuglični ležajevi dubokog utora Koristite točki kontakt između loptica i trkačkih staza, što rezultira nižim trenjem i mogućnošću rada pri velikim brzinama, ali s umjerenim kapacitetima opterećenja.
  • Cilindrični ležajevi valjka Koristite kontakt linije između cilindričnih valjaka i trkačkih staza, omogućujući im da podržavaju mnogo veća radijalna opterećenja, ali ograničavajući njihove mogućnosti brzine i rukovanje aksijalnim opterećenjem.

• Kapacitet :

  • Kuglični ležajevi dubokog utora Održavajte i radijalna i aksijalna opterećenja, ali su prikladnije za umjereno opterećenje i velike brzine.
  • Cilindrični ležajevi valjka Excel u rukovanju Visoka radijalna opterećenja ali nisu dizajnirani za značajna aksijalna opterećenja ili rotaciju velike brzine.

• Brzina i održavanje :

  • Kuglični ležajevi dubokog utora Idealni su za velike brzine, aplikacije s malim održavanjem, što ih čini prikladnim za električne motore, navijače i kućanske uređaje.
  • Cilindrični ležajevi valjka bolje su prikladni za teške, niske do umjerene brzine, gdje je kapacitet radijalnog opterećenja presudan, poput industrijskih mjenjača, rudarskog strojeva i velikih motora.

B. Naglasite važnost odabira pravog ležaja za optimalne performanse

Odabir ispravnog tipa ležaja presudno je za osiguranje optimalnih performansi, dugovječnosti i pouzdanosti strojeva ili opreme. Korištenje pogrešnog ležaja u određenoj aplikaciji može dovesti do nekoliko problema, uključujući prerano habanje, neuspjeh i neučinkovit rad, što u konačnici može dovesti do skupih popravaka i zastoja.

Na primjer, koristeći Kuglični ležajevi dubokog utora U teškim industrijskim strojevima gdje prevladavaju visoka radijalna opterećenja rezultirala bi preopterećenjem, prekomjernom toplinom i preranim kvarovima. S druge strane, koristeći cilindrični ležajevi valjka U aplikacijama velike brzine ograničile bi performanse, jer ti ležajevi nisu dizajnirani za obradu brzine na kojima kuglični ležajevi mogu raditi.

Da biste izbjegli ove probleme, ključno je:

• Razmotrite zahtjeve za opterećenje (radijalni nasuprot aksijalnoj).
• Računa za radnu brzinu i potencijalna potreba za velikom brzinom.
• Procijenite okoliš u kojem će ležaj raditi (npr. Temperatura, kontaminacija itd.).
• Faktor potreba za održavanjem i trajnost za dugoročnu upotrebu.
